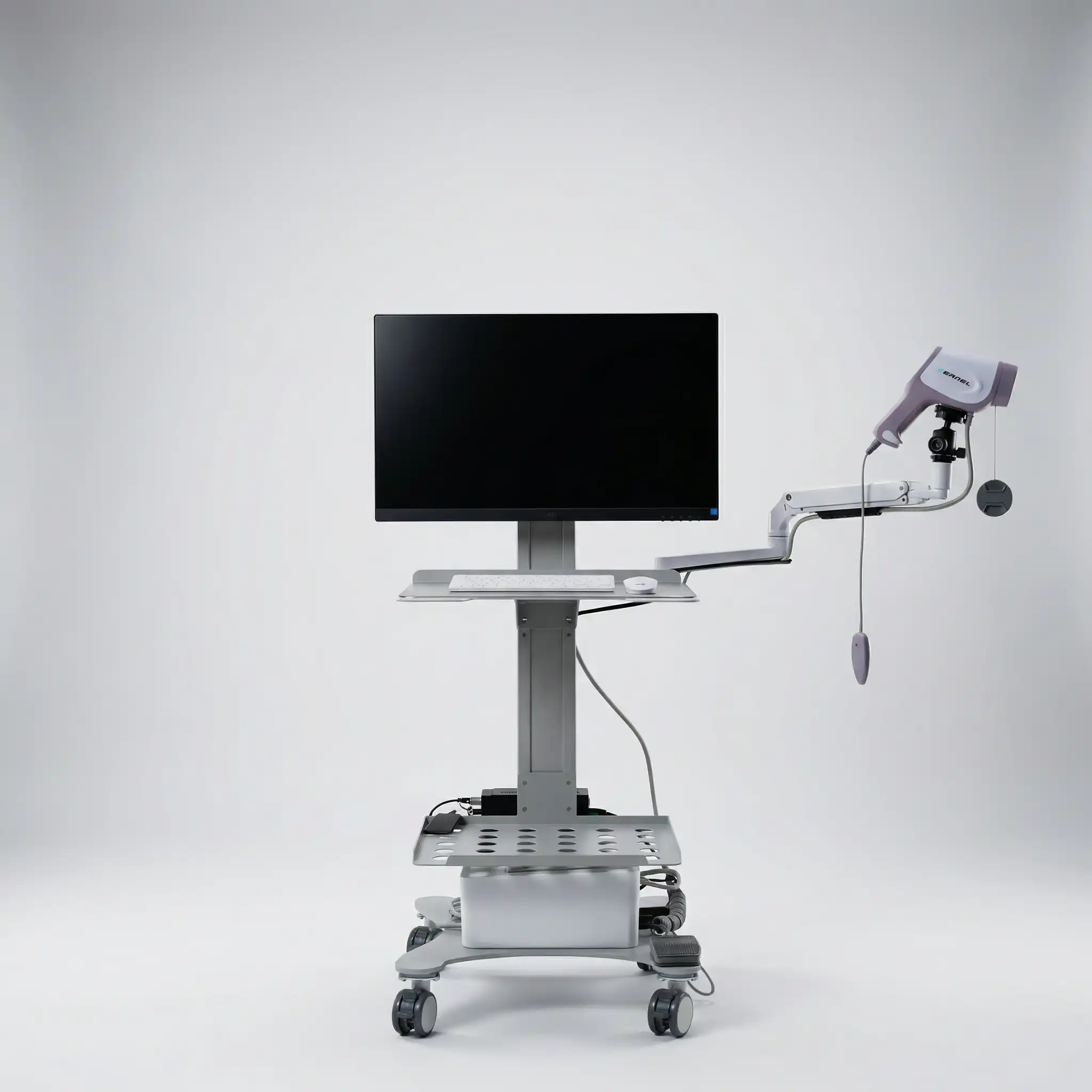

Видеокольпоскоп Kernel KN-2200I с камерой Q — абсолютный флагман линейки «всё в одном» для экспертной гинекологической диагностики. Объединяет камеру премиум-класса Q (горизонтальное разрешение ≥1000 ТВЛ, вывод изображения Full HD 1920×1080 px на монитор ПК, матрица SONY CCD), гидравлическое трёхсекционное плечо с поворотом 360°/90° и консольную тележку с интегрированным рабочим местом для персонального компьютера, монитора, принтера и кабельной системы. Официальный дилер завода Kernel Medical Equipment Co., Ltd в России — компания МедПроект.

KN-2200I с камерой Q — абсолютный флагман для экспертной кольпоскопии

Видеокольпоскоп KN-2200I с камерой Q представляет собой вершину технологического совершенства в линейке цифровых кольпоскопов Kernel. Это решение создано для врачей-гинекологов, которым критически важна максимальная диагностическая точность при выявлении предраковых и раковых изменений эпителия шейки матки.

Почему KN-2200I с камерой Q — это не просто «улучшенная версия», а принципиально иной уровень диагностики:

Камера премиум-класса Q — видеть то, что скрыто от камеры F

Ключевое отличие флагманской модели KN-2200I (Q) от модели KN-2200I (F) — установка камеры премиум-класса Q с горизонтальным разрешением более 1000 ТВЛ. Это не маркетинговая цифра — это реальная возможность визуализировать мельчайшие детали сосудистого рисунка, границы зон трансформации и атипичного эпителия, которые остаются незаметными при использовании камер с разрешением 600 ТВЛ.

Что даёт разрешение ≥1000 ТВЛ в практической кольпоскопии

• Ранняя диагностика CIN I–III: мозаика и пунктация визуализируются с высокой чёткостью — врач различает тонкую и грубую мозаику, что критично для дифференциальной диагностики степени цервикальной интраэпителиальной неоплазии (CIN).
• Точная оценка границ атипичного эпителия после ацетоуксусной пробы: при разрешении ≥1000 ТВЛ граница зоны ацетобелого эпителия видна с точностью до миллиметра. Врач видит не «размытую белую зону», а чёткий контур с неровными краями, что повышает точность прицельной биопсии.
• Визуализация атипичных сосудов: при подозрении на инвазивный рак (стадия IA1–IA2) камера Q позволяет детально рассмотреть атипичные сосуды (штопорообразные, разветвлённые) на фоне нормального эпителия. Это критично для принятия решения о биопсии или эксцизии.
• Оценка результатов лечения в динамике: после лечения эрозии, лейкоплакии или CIN врач может с высокой точностью оценить качество эпителизации, выявить рецидивы на ранней стадии.

Сравнение камер F и Q: когда разница критична

Параметр	Камера F (≥600 ТВЛ)	Камера Q (≥1000 ТВЛ)
Горизонтальное разрешение	≥600 ТВЛ	≥1000 ТВЛ — на 67% выше детализация
Визуализация мозаики/пунктации	Достаточно для диагностики	Экспертный уровень — различие тонкой и грубой мозаики
Оценка границ атипичного эпителия	Точность ±2 мм	Точность до 1 мм — критично для прицельной биопсии
Применение	Стандартная кольпоскопия, диспансеризация	Экспертная диагностика CIN, онкопатология, научная работа
Целевая аудитория	Поликлиники, женские консультации, частные кабинеты	Онкодиспансеры, перинатальные центры, научные институты

Важно: камера Q — это не «немного лучше». Это качественно иной уровень визуализации, который позволяет врачу видеть детали, критичные для постановки правильного диагноза и выбора тактики лечения.

Гидравлическое трёхсекционное плечо — эргономика экспертного уровня

Флагманская модель KN-2200I использует такое же гидравлическое трёхсекционное плечо, как модель KN-2200A. В отличие от базовой модели KN-2200 с телескопическим штативом, гидравлическое плечо обеспечивает мгновенную и плавную фиксацию камеры в любой точке рабочего пространства.

Почему это важно при работе с камерой Q

При работе с увеличением 18–20x (что критично для визуализации мозаики и пунктации) даже минимальная вибрация камеры делает изображение размытым. Гидравлическое плечо обеспечивает абсолютную стабильность — врач фиксирует положение камеры одним движением, после отпускания рукоятки механизм автоматически удерживает позицию без малейших колебаний.

Преимущества гидравлического плеча в практической кольпоскопии:

• Мгновенная фиксация без усилий: врач не тратит время на затягивание винтов — плечо фиксируется автоматически при отпускании рукоятки.
• Плавное позиционирование без рывков: при увеличении 18–20x даже минимальный рывок сбивает фокус. Гидравлика обеспечивает плавное перемещение.
• Работа одной рукой: врач управляет камерой одной рукой, вторая остаётся свободной для работы с инструментами.
• Поворот 360° (горизонталь) и 90° (вертикаль): доступ к любому углу обзора без перемещения тележки.

Консольная тележка — экспертная рабочая станция, а не просто «штатив с колёсами»

Консольная тележка превращает видеокольпоскоп KN-2200I в полноценную цифровую рабочую станцию экспертного уровня. Это решение для врачей, которые понимают ценность эргономики и порядка в кабинете.

Что даёт консольная тележка в ежедневной работе

• Место для персонального компьютера или моноблока: на задней части тележки предусмотрена полка для системного блока. Не нужно искать место на столе, не нужно покупать отдельную тумбу.
• Крепление VESA 75×75 или 100×100 для монитора: монитор устанавливается на удобной высоте — врач не наклоняется к экрану, снижается нагрузка на шею и спину при длительных приёмах.
• Выдвижная полка для клавиатуры и мыши: рабочая поверхность на уровне локтя — эргономика, снижающая усталость.
• Полка для принтера: печать протоколов прямо во время приёма — пациентка получает документ на руки сразу.
• Органайзер для проводов: все кабели спрятаны в органайзере — порядок в кабинете, нет путаницы проводов под ногами.
• Четырёхколёсное основание с фиксаторами на двух колёсах: мобильность при перемещении между кабинетами, уверенная устойчивость при работе.

Консольная тележка — это не просто «удобство». Это решение, которое экономит 10–15 минут на каждом приёме за счёт того, что всё необходимое находится в пределах вытянутой руки. За год работы это сотни сэкономленных часов.

Программное обеспечение Colposcope — цифровой ассистент врача-гинеколога

В комплект видеокольпоскопа KN-2200I (Q) входит профессиональное программное обеспечение Colposcope на русском языке. Это не просто «программа для архива фото» — это интеллектуальная система, которая автоматизирует рутинные задачи и позволяет врачу сосредоточиться на диагностике.

Шаблоны протоколов IFCPC 2011 — один клик вместо 10 минут ручного заполнения

Врач открывает карту пациентки, нажимает на готовый шаблон «Кольпоскопия после ацетоуксусной пробы» — программа автоматически подставляет структуру протокола по международному стандарту IFCPC 2011 (International Federation for Cervical Pathology and Colposcopy). Врачу остаётся только выбрать из выпадающих списков:

• Характер эпителия: нормальный / атипичный
• Тип зоны трансформации: 1 / 2 / 3
• Сосудистый рисунок: нормальный / мозаика / пунктация / атипичные сосуды
• Результаты проб: Шиллера (йодная), ацетоуксусная
• Заключение: норма / воспаление / CIN I / CIN II / CIN III / рак

Программа автоматически формирует заключение на основе выбранных параметров. Экономия времени: вместо 10–15 минут ручного заполнения — 2–3 минуты.

Автоматический расчёт индексов RCI и SWEDE

Врач вводит данные кольпоскопии (цвет эпителия, границы зоны, характер сосудов, результат йодной пробы) — программа автоматически рассчитывает два ключевых индекса:

• RCI (Reid Colposcopic Index): балльная оценка риска CIN II+ (от 0 до 8 баллов). Интерпретация: 0–2 — низкий риск, 3–4 — средний, 5+ — высокий риск CIN II–III.
• SWEDE (Swede Score): шведская система оценки кольпоскопической картины (от 0 до 10 баллов). Интерпретация: 0–4 — низкий риск, 5–6 — средний, 7+ — высокий риск.

Программа автоматически выводит результат в отчёт с интерпретацией: «RCI = 6 баллов → высокий риск CIN II–III → показана биопсия». Врач принимает решение на основе объективных данных, а не субъективной оценки.

Схема шейки матки с автоматическим выводом локализации патологии в отчёт

Врач мышкой отмечает на схеме шейки матки зоны патологии (например, йод-негативный участок в позиции «6 часов» с неровными краями). Программа автоматически генерирует текстовое описание локализации в протоколе:

«Атипичный эпителий в зоне трансформации, позиция 6 часов, граница неровная, площадь ≈3 мм². Йод-негативная зона с чёткими границами. Рекомендована прицельная биопсия.»

Пациентка и коллеги видят не абстрактное «изменения в шейке», а точную локализацию с визуализацией. Это повышает доверие пациентки и упрощает передачу данных коллегам.

История пациентки — динамика RCI и SWEDE за 2 секунды

Открываете карту пациентки — программа показывает историю всех визитов с фотографиями Full HD (1920×1080 px), значениями индексов RCI и SWEDE на каждом приёме, результатами проб. Врач видит динамику:

• Индекс RCI вырос с 3 до 6 за 6 месяцев → показание для биопсии.
• Зона атипии уменьшилась с 5 мм до 2 мм после лечения → терапия эффективна.
• Йод-негативная зона исчезла после деструкции → эпителизация завершена.

Не нужно листать бумажные журналы или искать старые файлы в папках — вся история перед глазами за 2 секунды.

Экспорт в DICOM и PDF — интеграция с МИС клиники

ПО Colposcope поддерживает экспорт данных в стандарт DICOM (Digital Imaging and Communications in Medicine) — протокол кольпоскопии с изображениями Full HD автоматически отправляется в медицинскую информационную систему (МИС) клиники. Не нужно вручную переносить данные из одной программы в другую.

PDF-отчёты: программа формирует готовый PDF-документ с протоколом, фотографиями, заключением, рекомендациями по стандарту IFCPC 2011. Врач нажимает «Печать» — пациентка получает профессиональный документ на руки. Повышает доверие, упрощает передачу данных коллегам при направлении на консультацию или лечение.

Технические характеристики видеокольпоскопа KN-2200I (Q)

• Камера: модель Q с матрицей SONY CCD 1/2.8 (Япония)
• Вывод изображения на ПК: Full HD 1920×1080 пикселей
• Горизонтальное разрешение: ≥1000 ТВЛ
• Оптическое увеличение: до 20x на расстоянии 200–400 мм
• Непрерывное увеличение: от 1x до 240x
• Источник света: белый LED холодный свет, более 20 светодиодов, срок службы 50 000+ часов
• Встроенный ЖК-дисплей: 2,5 дюйма (320×240 px) на задней панели камеры
• Автофокусировка и ручная фокусировка
• Встроенный зелёный фильтр для визуализации сосудов: 4 градации
• Баланс белого: автоматический, 4 градации
• Аккумуляторная батарея: 8,4V, 1,5A — работа без сети до 3+ часов
• Гидравлическое трёхсекционное плечо: три секции 29 см + 29 см + 35 см, высота стойки 51,8 см
• Шарнирное крепление камеры: горизонтальный поворот 360°, вертикальный поворот 90°
• Консольная тележка: место для ПК/моноблока, крепление VESA 75×75 или 100×100 для монитора, выдвижная полка для клавиатуры и мыши, полка для принтера, органайзер кабелей
• Четырёхколёсное основание с фиксаторами на 2 колёсах
• ПО Colposcope: атлас диагнозов (175+), шаблоны IFCPC 2011, RCI/SWEDE, DICOM/PDF экспорт

Комплектация видеокольпоскопа KN-2200I (Q)

Базовая комплектация включает: камеру премиум-класса Q со встроенным LED-источником и ЖК-дисплеем, консольную тележку с гидравлическим трёхсекционным плечом (крепление VESA, полки для ПК/клавиатуры/принтера, органайзер кабелей), ножную педаль, проводной пульт управления, карту видеозахвата USB 3.0, переходник для монитора (при необходимости), видеокабель, ПО Colposcope на USB с ключом защиты, аккумуляторную батарею, адаптер питания (до 2 шт.), кабели HDMI/USB 3.0/BNC (при необходимости), органайзер для проводов, руководство пользователя на русском языке, сертификат соответствия. Персональный компьютер, монитор, принтер, клавиатура, мышь не входят в комплект.
