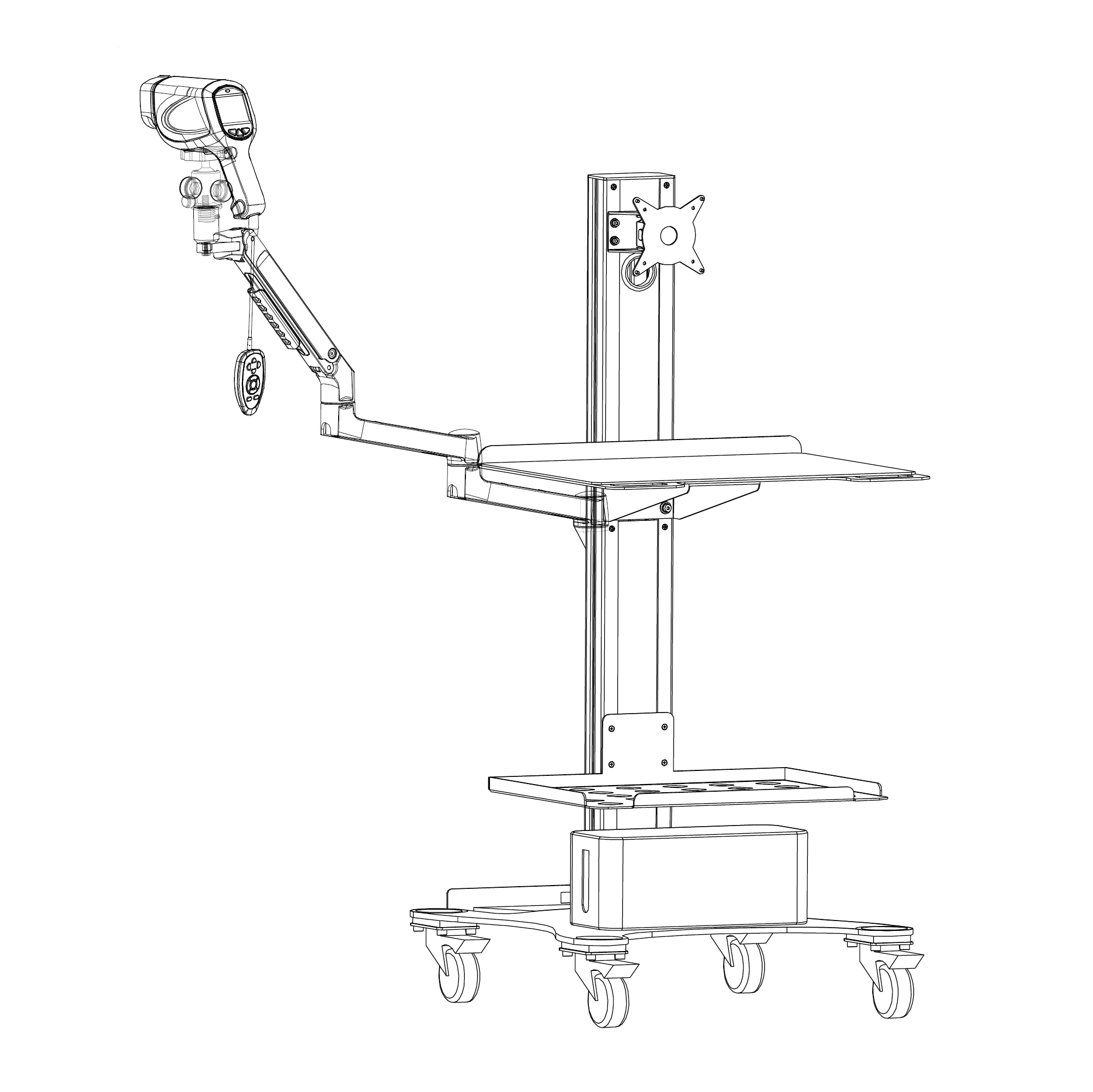

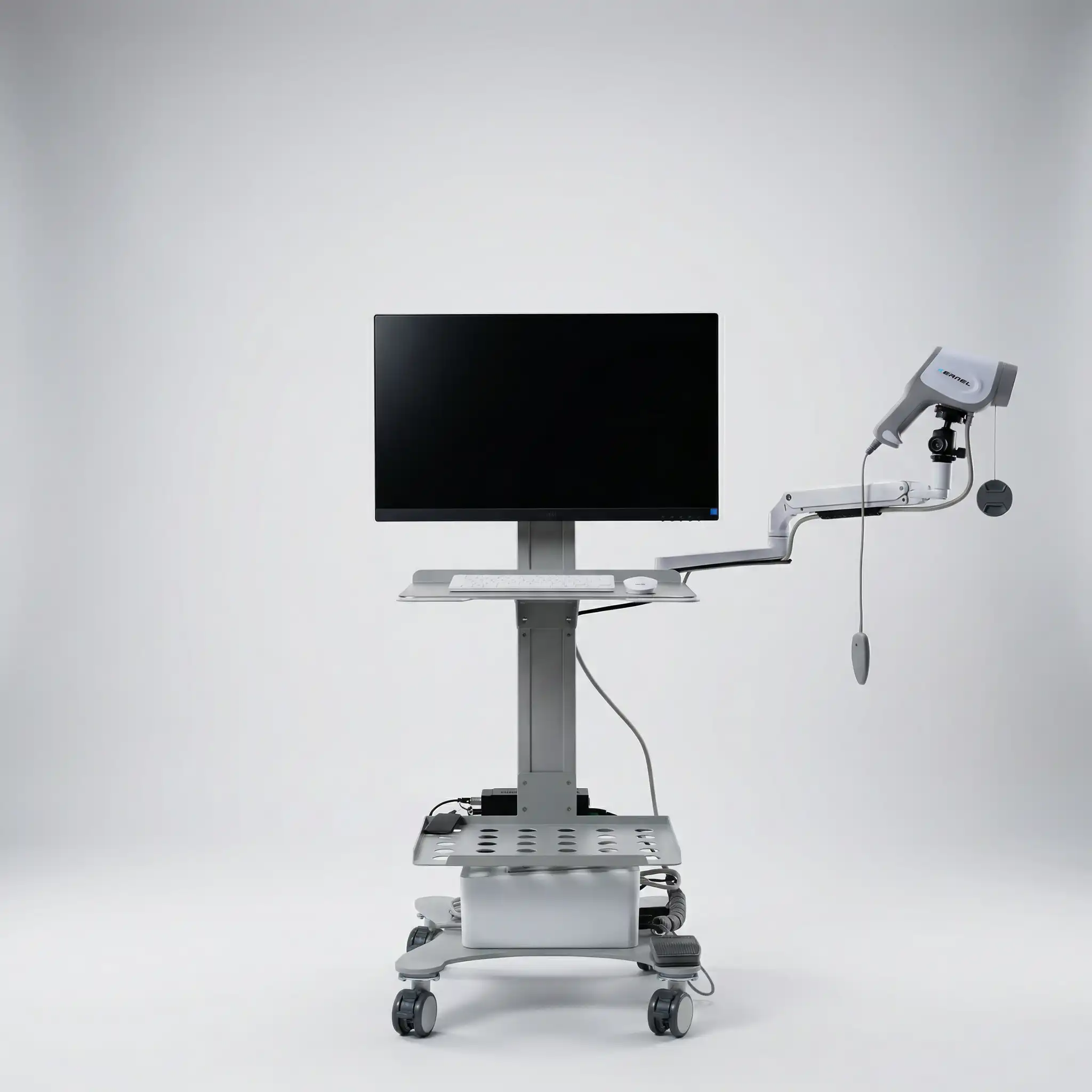

Видеокольпоскоп Kernel KN-2200I с камерой F — флагманская рабочая станция «всё в одном» для гинекологического кабинета. Объединяет камеру HD-качества (вывод изображения Full HD 1920×1080 px на монитор ПК, матрица SONY CCD), гидравлическое трёхсекционное плечо с поворотом 360°/90° и консольную тележку с интегрированным рабочим местом для персонального компьютера, монитора, принтера и кабельной системы. Официальный дилер завода Kernel Medical Equipment Co., Ltd в России — компания МедПроект.

KN-2200I — флагман линейки цифровых кольпоскопов Kernel

Видеокольпоскоп KN-2200I — это не просто медицинское оборудование. Это комплексное решение высшего класса, спроектированное для врачей-гинекологов, которым важна максимальная функциональность, эргономика и диагностическая эффективность.

KN-2200I представляет собой флагманскую модель всей линейки Kernel. В отличие от базовой модели KN-2200 с телескопическим штативом и модели KN-2200A с гидравлическим плечом, модель KN-2200I включает полноценную консольную тележку, превращающую видеокольпоскоп в завершённую цифровую рабочую станцию врача-гинеколога.

Почему KN-2200I — это флагман, а не просто "штатив с тележкой"

Многие клиники ошибочно воспринимают KN-2200I как "улучшенную версию KN-2200A". На самом деле логика обратная: KN-2200I — это флагманская рабочая станция, в которой используется такое же гидравлическое трёхсекционное плечо, как у модели KN-2200A.

Разница между моделями:

• KN-2200: базовая мобильная стойка с телескопическим штативом и регулировкой высоты. Подходит для врачей, которым важна максимальная простота и мобильность.
• KN-2200A: модель с гидравлическим трёхсекционным плечом для врачей, которым важно быстро изменять положение камеры благодаря плавной фиксации в любой точке рабочего пространства.
• KN-2200I: флагманская рабочая станция «всё в одном», где кроме гидравлического трёхсекционного плеча имеется консольная тележка с интегрированным рабочим местом под компьютер, монитор, принтер и кабельную систему.

После такого объяснения становится понятно, почему KN-2200I стоит дороже: это не «штатив с тележкой», а полноценная цифровая станция для работы врача-гинеколога.

Гидравлическое трёхсекционное плечо — почему оно лучше телескопического штатива

Главное преимущество модели KN-2200I перед базовой моделью KN-2200 — использование гидравлического трёхсекционного плеча вместо телескопического штатива.

Как работает телескопический штатив (модель KN-2200)

В базовой модели KN-2200 используется прямой телескопический штатив с регулировкой высоты. Для изменения положения камеры необходимо:

1. Ослабить фиксатор;
2. Вручную поднять или опустить стойку на нужную высоту;
3. Затянуть фиксатор заново.

Процесс занимает время, требует усилий и не позволяет быстро менять положение камеры во время осмотра.

Как работает гидравлическое трёхсекционное плечо (модели KN-2200A и KN-2200I)

В отличие от телескопического штатива, гидравлическое трёхсекционное плечо позволяет одним движением переместить камеру в любую точку рабочего пространства. После отпускания рукоятки механизм автоматически фиксируется, обеспечивая плавность и высокую точность позиционирования.

Преимущества гидравлического плеча:

• Мгновенная фиксация: врач не тратит время на затягивание фиксаторов — достаточно отпустить рукоятку, и плечо зафиксируется в текущем положении.
• Плавное позиционирование: камера перемещается плавно без рывков, что важно при работе с увеличением 18–20x.
• Эргономика: врач управляет положением камеры одной рукой, не отвлекаясь от осмотра пациентки.
• Рабочее пространство 360°×90°: гидравлическое плечо позволяет вращать камеру вокруг оси на 360° (горизонталь) и наклонять на 90° (вертикаль), обеспечивая доступ к любому углу обзора.

Именно это преимущество делает модели KN-2200A и KN-2200I значительно более удобными для ежедневной работы врача-гинеколога.

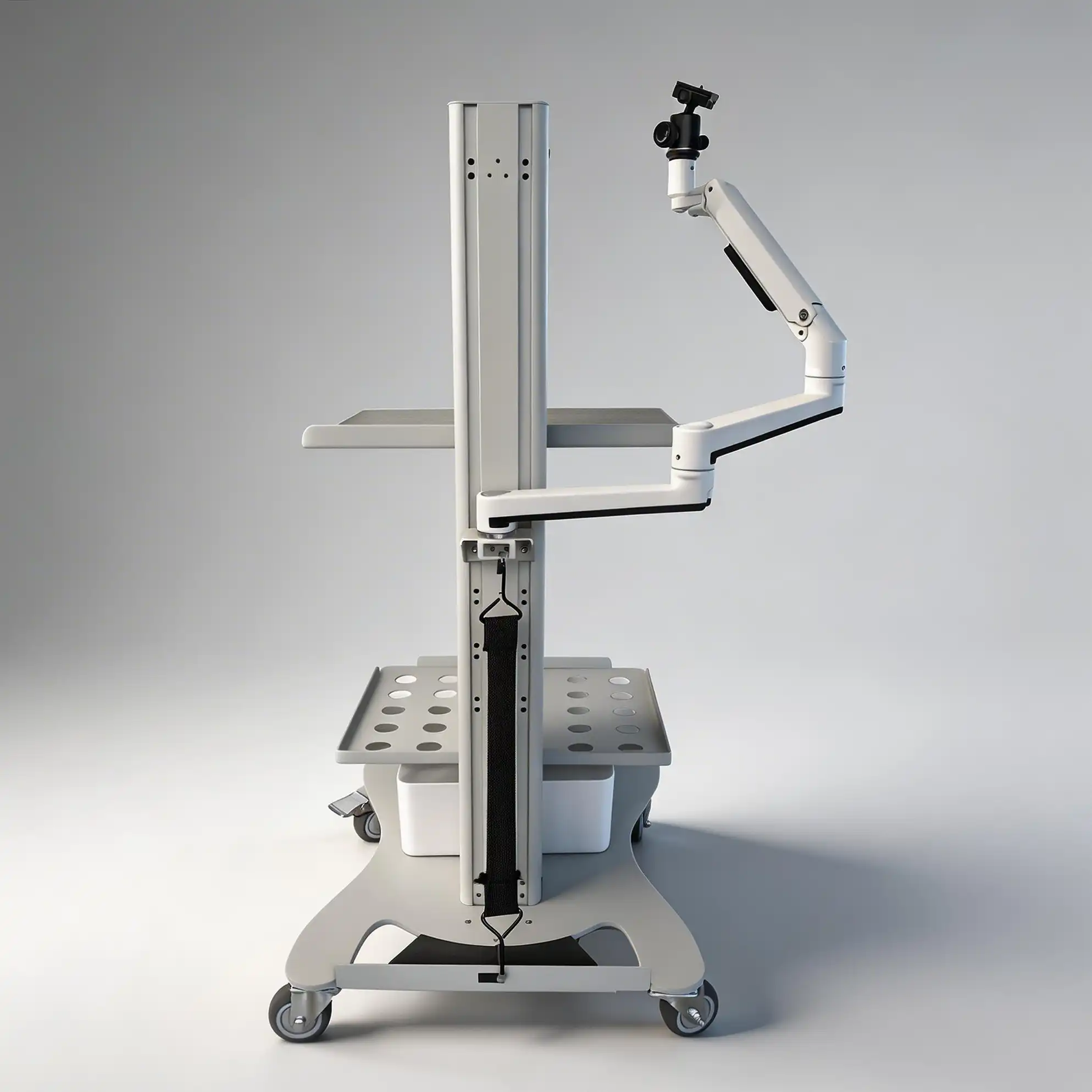

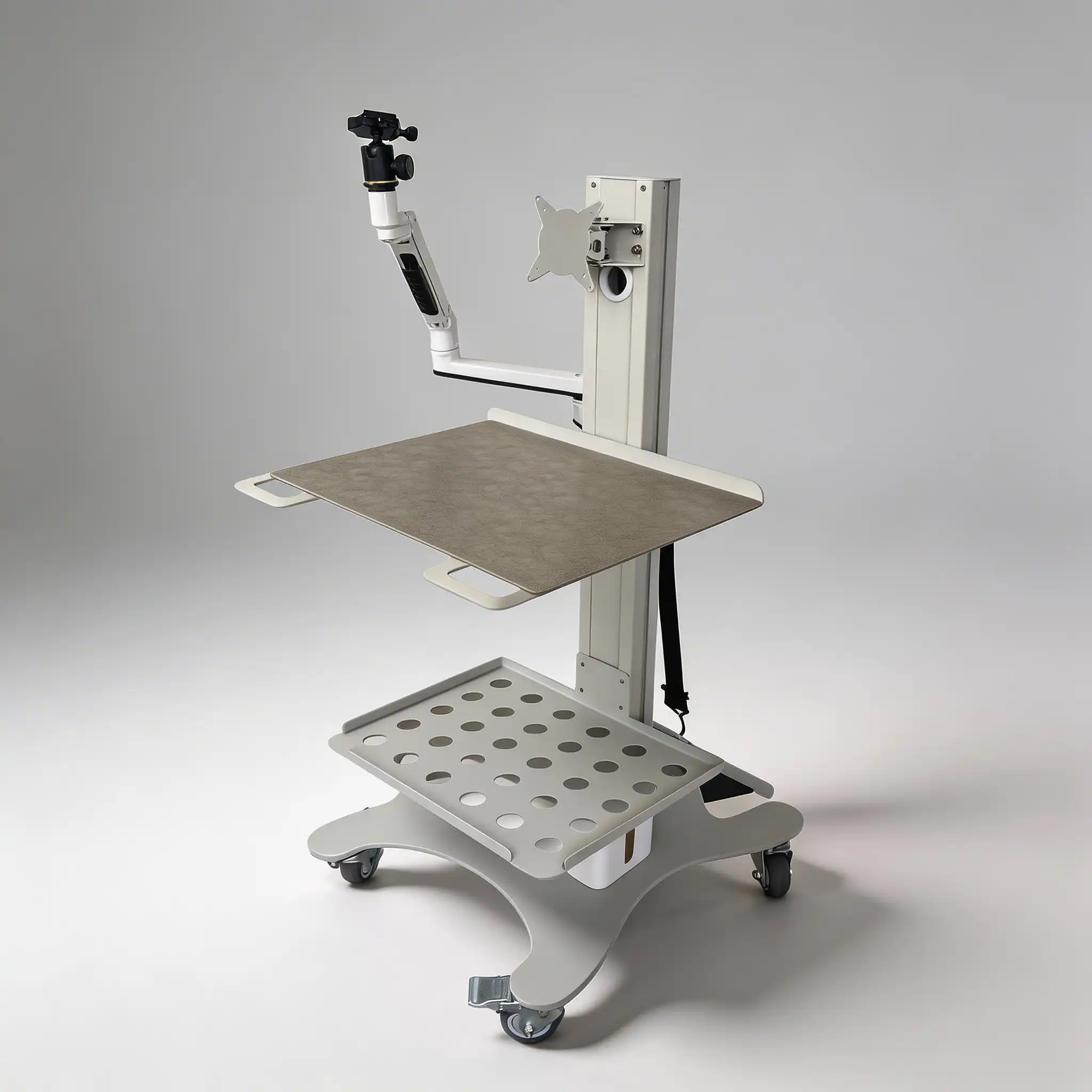

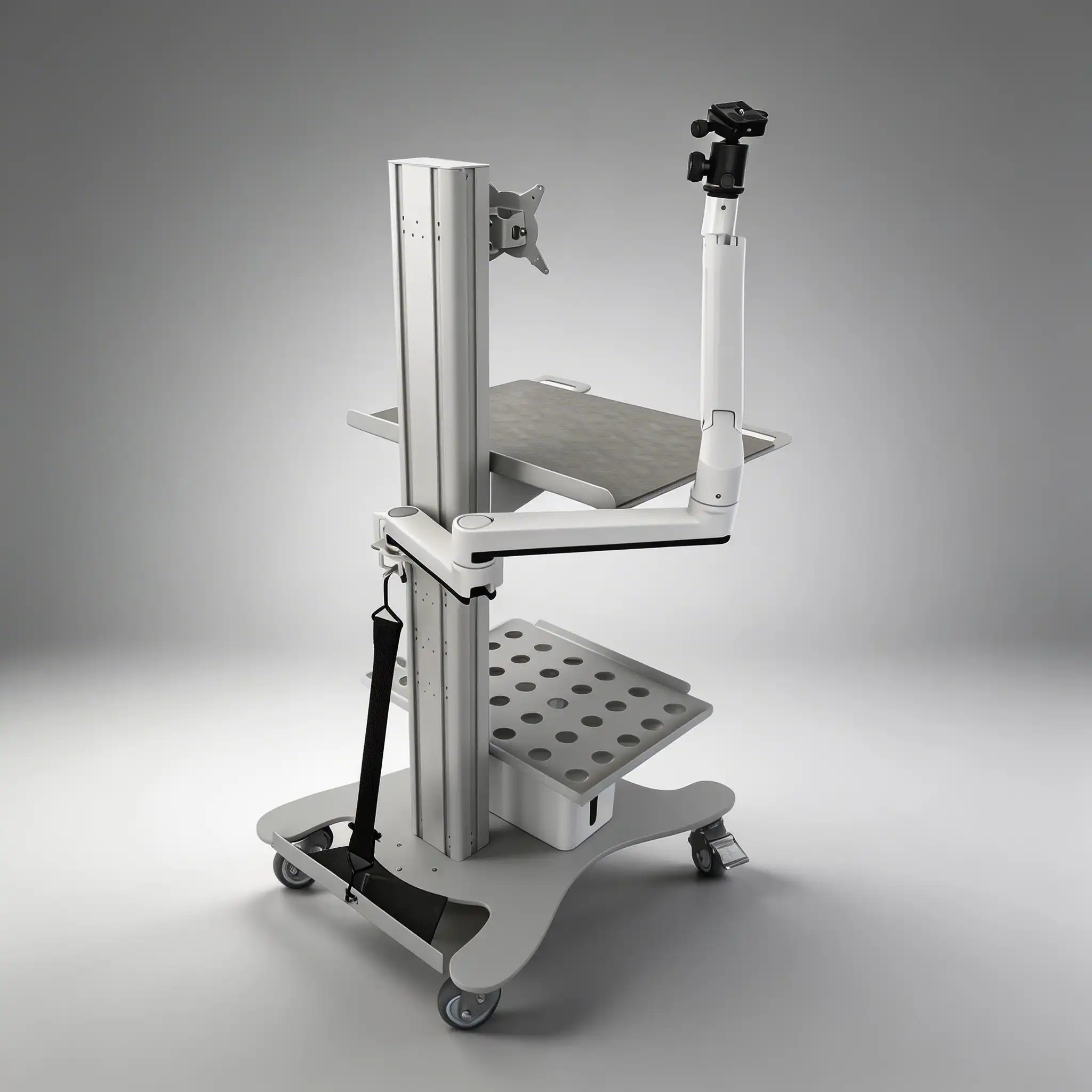

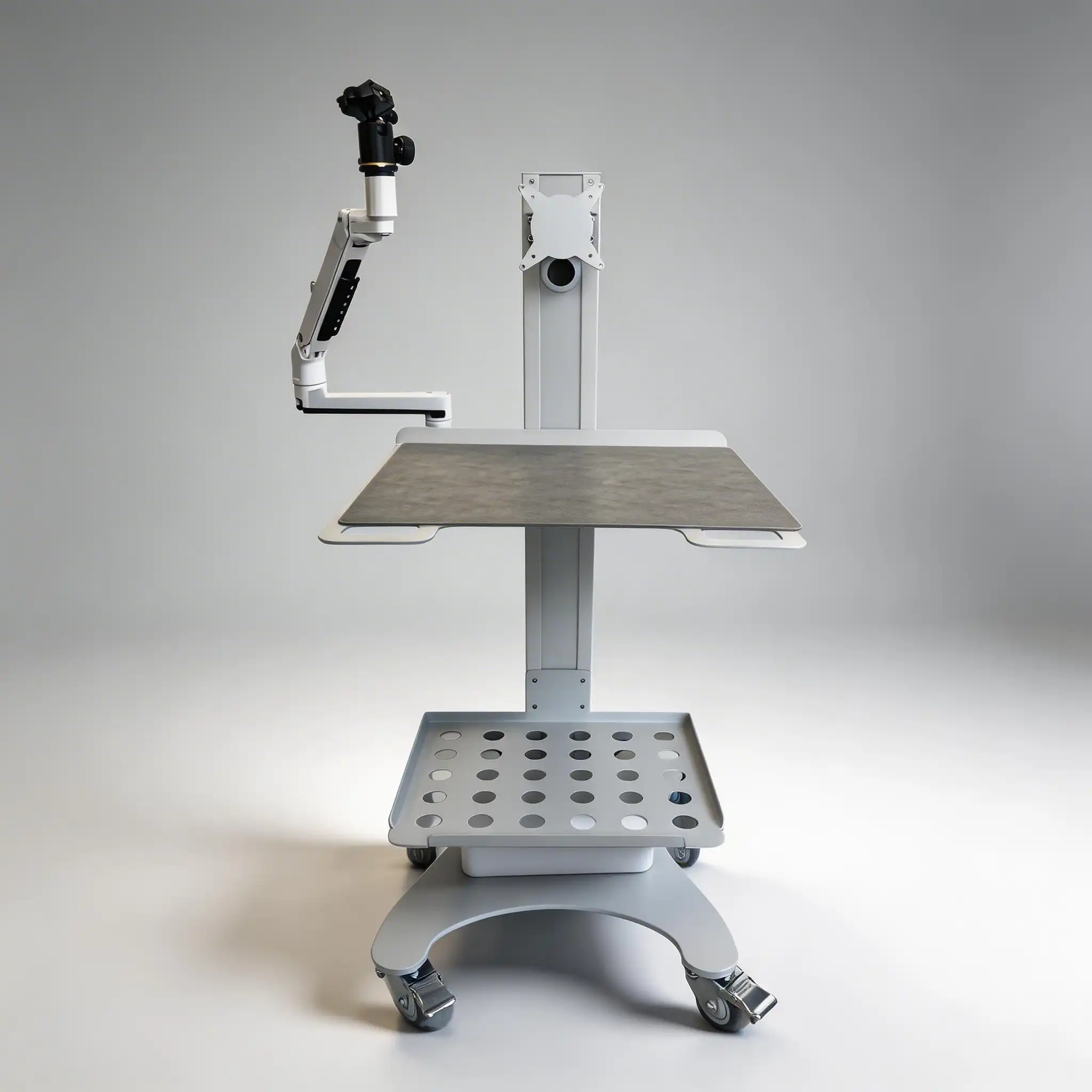

Консольная тележка — рабочая станция, экономящая пространство и время врача

Консольная тележка превращает видеокольпоскоп KN-2200I в полноценную диагностическую рабочую станцию. На задней части тележки предусмотрено место для установки системного блока персонального компьютера или моноблока. Спереди расположена выдвижная полка для принтера, отдельная выдвижная полка предназначена для клавиатуры и мыши, а универсальное крепление VESA 75×75 или 100×100 позволяет установить практически любой медицинский монитор.

Почему это важно:

• Экономия пространства в кабинете: вместо отдельного стола для компьютера, отдельной тумбы для принтера и отдельного крепления для монитора — всё объединено в одной мобильной тележке.
• Порядок в кабинете: все кабели укладываются во встроенный органайзер, благодаря чему рабочее место выглядит аккуратно и безопасно.
• Мобильность: четырёхколёсное основание с фиксаторами на двух колёсах позволяет перемещать рабочую станцию между кабинетами при необходимости.
• Эргономика: врач работает за одной станцией — не нужно вставать, чтобы напечатать протокол или посмотреть данные на мониторе.

Консольная тележка — это не просто «удобство». Это решение, которое экономит время врача на каждом приёме, снижает усталость и повышает производительность работы.

Камера модели F — оптимальное соотношение цены, качества и диагностических возможностей

Видеокольпоскоп KN-2200I комплектуется камерой модели F, которая обеспечивает HD-качество изображения с выводом видеосигнала в разрешении Full HD 1920×1080 пикселей на монитор персонального компьютера.

Технические характеристики камеры модели F

• Горизонтальное разрешение: более 600 ТВЛ (телевизионных линий);
• Вывод изображения на монитор ПК: Full HD 1920×1080 пикселей;
• Оптическое увеличение: до 20x на расстоянии 200–400 мм;
• Непрерывное увеличение: от 1x до 240x;
• Матрица: SONY CCD 1/2.8 (Япония);
• Источник света: белый LED холодный свет, более 20 светодиодов, срок службы 50 000+ часов;
• Встроенный ЖК-дисплей: 2,5 дюйма (320×240 px) на задней панели камеры для вспомогательного контроля изображения;
• Автофокусировка и ручная фокусировка;
• Встроенный зелёный фильтр для визуализации сосудов: 4 градации;
• Баланс белого: автоматический, 4 градации;
• Аккумуляторная батарея: 8,4V, 1,5A — работа без сети до 3+ часов.

Почему камера F — оптимальный выбор

Камера модели F обеспечивает высокое качество изображения при разумной цене. Горизонтальное разрешение более 600 ТВЛ достаточно для большинства диагностических задач в гинекологии, включая визуализацию зон трансформации, оценку сосудистого рисунка после ацетоуксусной пробы, определение границ атипичного эпителия.

Для клиник, которым требуется максимальная диагностическая точность, доступна камера модели Q с горизонтальным разрешением более 1000 ТВЛ. Важно отметить, что любой тип штатива (KN-2200, KN-2200A, KN-2200I) может комплектоваться как камерой F, так и камерой Q.

Программное обеспечение Colposcope — цифровой ассистент врача-гинеколога

В комплект видеокольпоскопа KN-2200I входит профессиональное программное обеспечение Colposcope на русском языке. Это не просто «программа для архива фото» — это система, спроектированная для того, чтобы врач тратил меньше времени на оформление документов и больше — на общение с пациенткой и диагностику.

Шаблоны протоколов IFCPC 2011 — один клик вместо 10 минут ручного ввода

Врач открывает карту пациентки, нажимает на готовый шаблон «Кольпоскопия после ацетоуксусной пробы» — программа автоматически подставляет структуру протокола по международному стандарту IFCPC 2011. Врачу остаётся только выбрать из выпадающих списков характер эпителия (нормальный/атипичный), сосудистого рисунка (мозаика/пунктация), результаты проб. Программа сама формирует заключение.

Создание своих шаблонов: если врач работает по собственной методике или клиника использует уникальные протоколы — ПО позволяет создать базу персональных шаблонов. Один раз настроил — используешь годами. Экономия времени на каждом приёме.

Схема шейки матки с отметкой патологии — автоматический вывод локализации в отчёт

Врач мышкой отмечает на схеме шейки матки зоны патологии (например, йод-негативный участок в позиции «6 часов» с неровными краями). Программа автоматически генерирует текстовое описание локализации в протоколе: «Атипичный эпителий в зоне трансформации, 6 часов, граница неровная, площадь ≈3 мм²». Пациентка и коллеги видят не абстрактное «изменения в шейке», а точную локализацию с визуализацией.

История пациентки — динамика RCI и SWEDE за 2 секунды

Открываете карту пациентки — программа показывает историю всех визитов с фотографиями Full HD, значениями индексов RCI (Reid Colposcopic Index) и SWEDE (Swede Score) на каждом приёме. Врач видит динамику: индекс RCI вырос с 3 до 6 за 6 месяцев — показание для биопсии. Не нужно листать бумажные журналы или искать старые файлы в папках.

Автоматический расчёт индексов: врач вводит данные кольпоскопии (цвет эпителия, границы зоны, характер сосудов, результат йодной пробы) — программа сама считает RCI и SWEDE, выводит в отчёт с интерпретацией по градациям (низкий/средний/высокий риск CIN).

Экспорт в DICOM и PDF — интеграция с МИС клиники

ПО Colposcope поддерживает экспорт данных в стандарт DICOM — протокол кольпоскопии с изображениями автоматически отправляется в медицинскую информационную систему (МИС) клиники. Не нужно вручную переносить данные из одной программы в другую.

PDF-отчёты: программа формирует готовый PDF-документ с протоколом, фотографиями, заключением, рекомендациями по стандарту IFCPC 2011. Врач нажимает «Печать» — пациентка получает профессиональный документ на руки. Повышает доверие, упрощает передачу данных коллегам.

Назначение повторных приёмов — программа не даст забыть

Врач ставит отметку «Контрольный осмотр через 6 месяцев» — программа автоматически добавляет напоминание. За неделю до даты система показывает список пациенток, которым пора на повторный приём. Можно настроить автоматическую отправку СМС-уведомлений. Врач не забывает ни одного случая, пациентки возвращаются вовремя.

Архивация Full HD — сравнение «до/после» в один клик

Все фотографии и видео сохраняются в разрешении 1920×1080 px (Full HD) с привязкой к карте пациентки. Врач открывает визит от 6 месяцев назад, нажимает «Сравнить с текущим» — программа выводит два снимка рядом. Динамика лечения видна мгновенно: зона атипии уменьшилась с 5 мм до 2 мм — лечение эффективно.

Технические характеристики видеокольпоскопа KN-2200I (F)

• Камера: модель F с матрицей SONY CCD 1/2.8 (Япония)
• Вывод изображения на ПК: Full HD 1920×1080 пикселей
• Горизонтальное разрешение: ≥600 ТВЛ
• Оптическое увеличение: до 20x на расстоянии 200–400 мм
• Непрерывное увеличение: от 1x до 240x
• Источник света: белый LED холодный свет, более 20 светодиодов, срок службы 50 000+ часов
• Встроенный ЖК-дисплей: 2,5 дюйма (320×240 px) на задней панели камеры
• Автофокусировка и ручная фокусировка
• Встроенный зелёный фильтр для визуализации сосудов: 4 градации
• Баланс белого: автоматический, 4 градации
• Аккумуляторная батарея: 8,4V, 1,5A — работа без сети до 3+ часов
• Гидравлическое трёхсекционное плечо: три секции 29 см + 29 см + 35 см, высота стойки 51,8 см
• Шарнирное крепление камеры: горизонтальный поворот 360°, вертикальный поворот 90°
• Консольная тележка: место для ПК/моноблока, крепление VESA 75×75 или 100×100 для монитора, выдвижная полка для клавиатуры и мыши, полка для принтера, органайзер кабелей
• Четырёхколёсное основание с фиксаторами на 2 колёсах
• ПО Colposcope: атлас диагнозов, шаблоны IFCPC 2011, RCI/SWEDE, DICOM/PDF экспорт

Комплектация видеокольпоскопа KN-2200I (F)

Базовая комплектация включает: камеру HD-качества со встроенным LED-источником и ЖК-дисплеем модели F, консольную тележку с гидравлическим трёхсекционным плечом (крепление VESA, полки для ПК/клавиатуры/принтера, органайзер кабелей), ножную педаль, проводной пульт управления, карту видеозахвата USB 3.0, переходник для монитора (при необходимости), видеокабель, ПО Colposcope на USB с ключом защиты, аккумуляторную батарею, адаптер питания (до 2 шт.), кабели HDMI/USB 3.0/BNC (при необходимости), органайзер для проводов, руководство пользователя на русском языке, сертификат соответствия. Персональный компьютер, монитор, принтер, клавиатура, мышь не входят в комплект.
