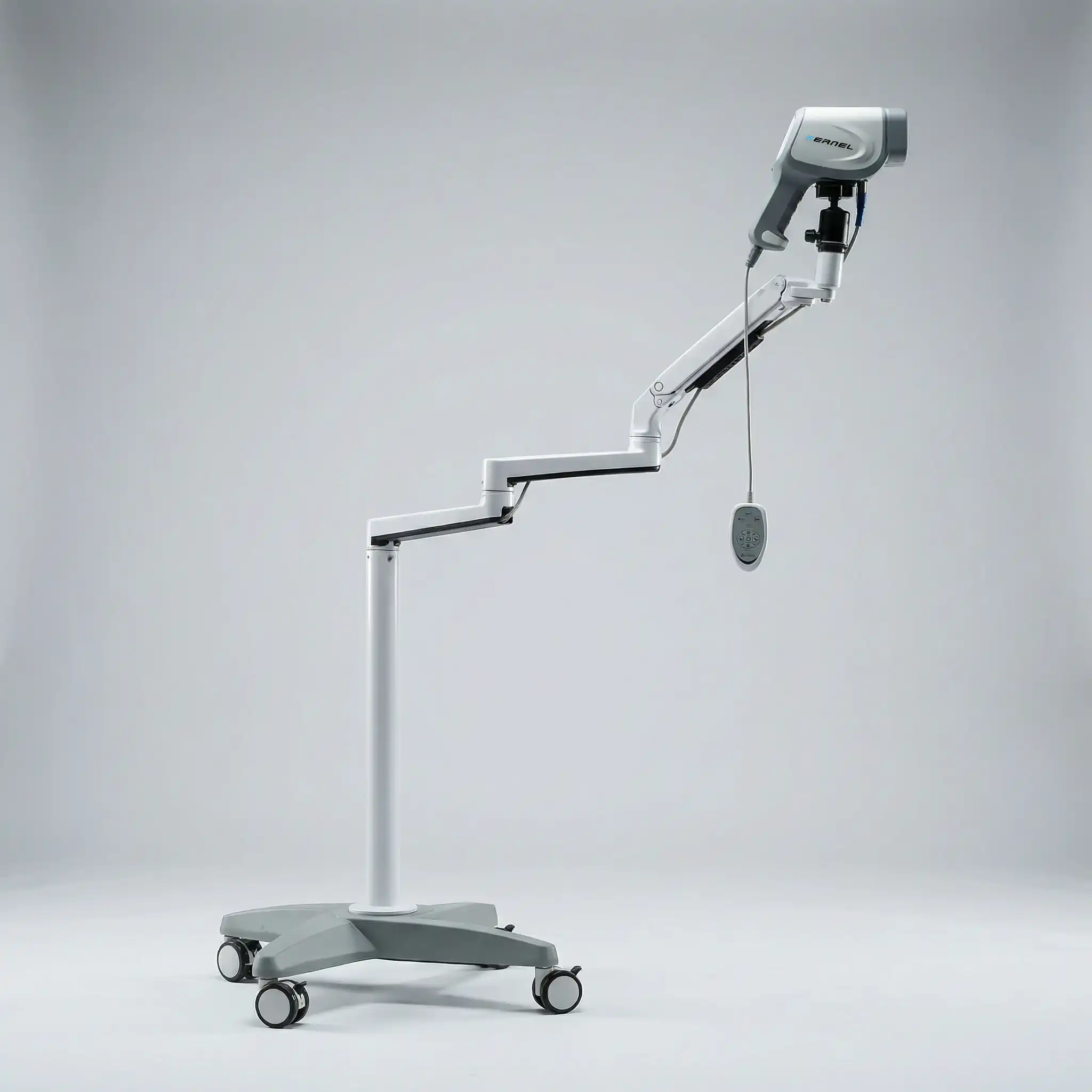

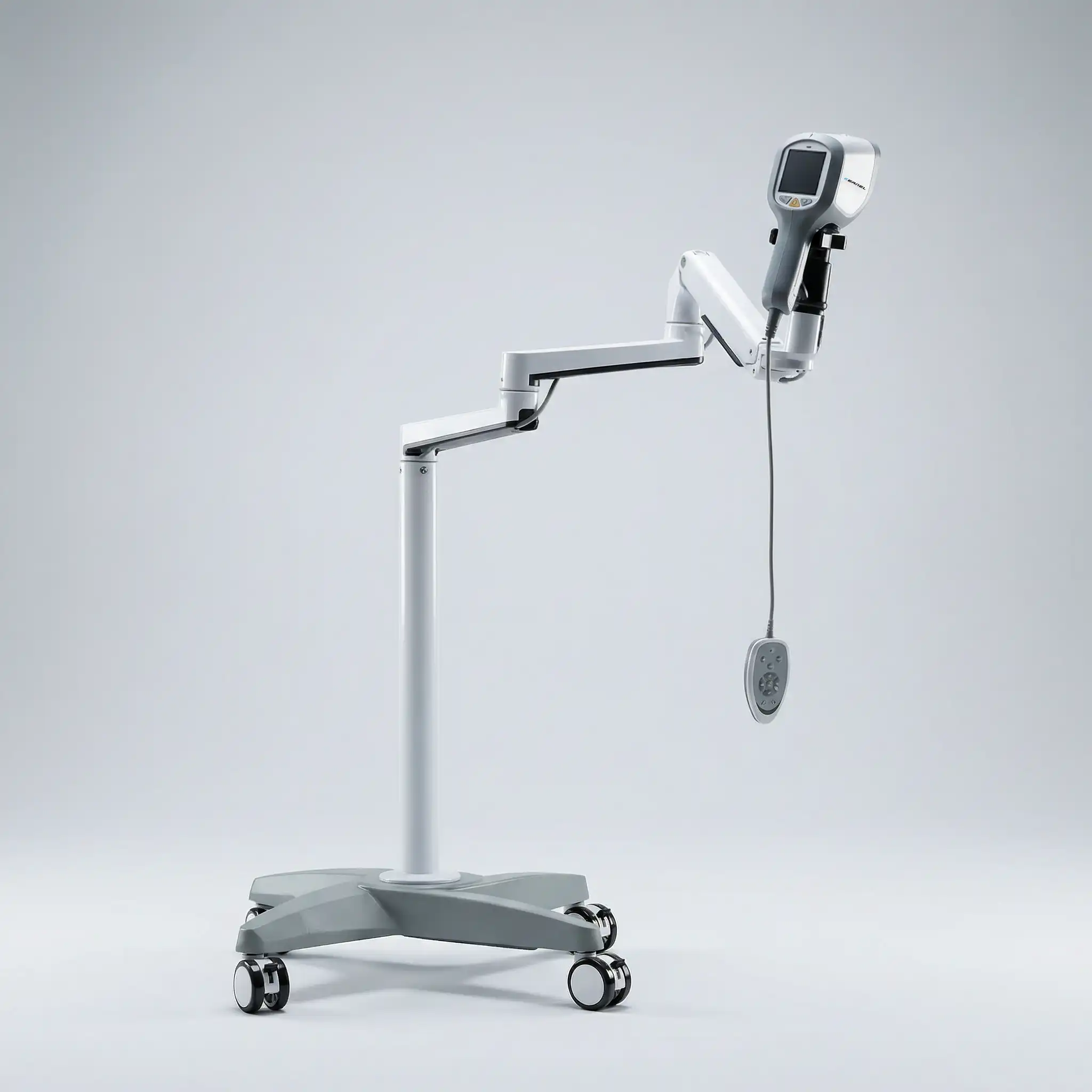

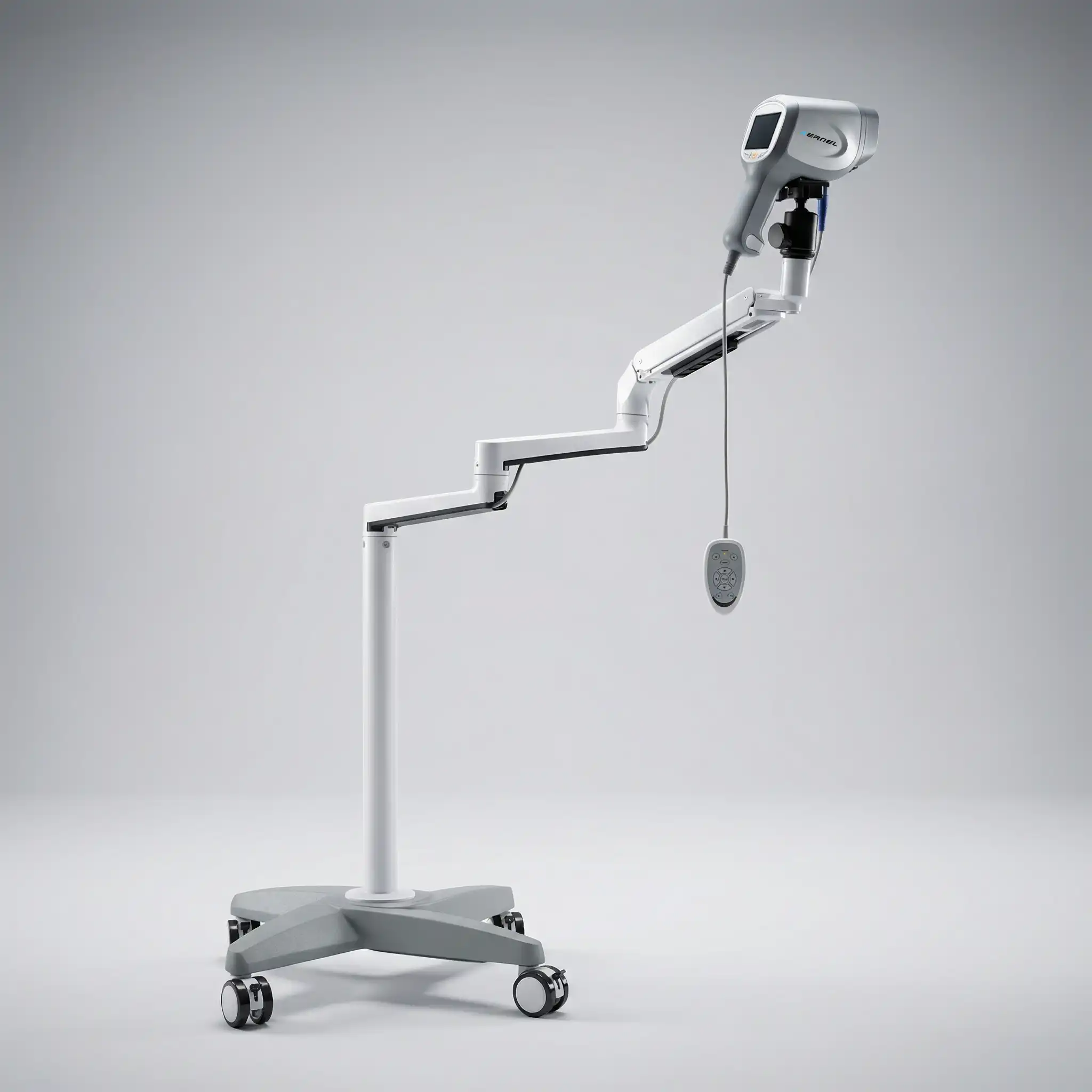

Видеокольпоскоп Kernel KN-2200A с камерой F — профессиональная система видеокольпоскопии для гинекологического кабинета. Трёхсекционный шарнирный штатив с поворотом 360°, цифровая камера SONY Full HD 1920×1080 пикселей и программное обеспечение Colposcope с атласом 170 диагнозов по стандарту IFCPC 2011. Официальный дилер завода Kernel Medical Equipment Co., Ltd в России — компания МедПроект. Цена: 336 200 рублей.

Для кого этот видеокольпоскоп

KN-2200A (F) создан для врача акушера-гинеколога, который ежедневно проводит расширенную кольпоскопию и ценит эргономику рабочего места. Если вы устали бороться с жёстким телескопическим штативом, тратить время на затягивание фиксаторов и подстраиваться под оборудование вместо того, чтобы оборудование подстраивалось под вас — эта модель решит проблему.

Клиническое преимущество трёхсекционного штатива 360°

В отличие от базового прямого штатива, трёхсекционная конструкция KN-2200A позволяет врачу одним движением переместить камеру в любую точку рабочего пространства. После отпускания рукоятки механизм автоматически фиксирует положение — не нужно затягивать винты. Это критично при проведении ацетоуксусной пробы: пик побеления атипичного эпителия наступает через 30–60 секунд после нанесения 3% раствора уксусной кислоты, и врач должен успеть зафиксировать камеру именно на этом участке. Гидравлическое плечо позволяет сделать это мгновенно.

Горизонтальный поворот 360° и вертикальный наклон 90° обеспечивают доступ к любой зоне шейки матки без перемещения основания. Четырёхколёсное основание радиусом 28,5 см с фиксаторами на двух колёсах сочетает мобильность при перемещении по кабинету и уверенную устойчивость при работе.

Камера SONY Full HD — что видит врач

Цифровая камера на матрице SONY 1/2.8" CCD с горизонтальным разрешением ≥600 ТВЛ выводит изображение в разрешении 1920×1080 пикселей на монитор компьютера. Этого достаточно для уверенной визуализации:

• Границ зоны трансформации и стыка эпителиев;
• Сосудистого рисунка после ацетоуксусной пробы (мозаика, пунктация);
• Йод-негативных зон после пробы Шиллера;
• Атипичных сосудов при подозрении на инвазивный процесс.

Оптическое увеличение 20x достигается на рабочем расстоянии 200–400 мм — врач не вторгается в интимное пространство пациентки, сохраняя комфортную дистанцию. Непрерывное увеличение от 1x до 240x (оптика + цифровой зум) позволяет рассмотреть подозрительный участок детально.

Встроенный LED-источник и зелёный фильтр

Более 20 светодиодов формируют направленный холодный свет с освещённостью ≥1200 люкс на расстоянии 30 см. Срок службы светодиодов — 50 000 часов, что эквивалентно более чем 10 годам ежедневной работы без замены ламп. Встроенный зелёный фильтр с четырьмя градациями (G1–G4) контрастирует сосудистый рисунок без применения светофильтров и дополнительных манипуляций — врач нажимает одну кнопку на панели управления.

Программное обеспечение Colposcope — цифровой ассистент

ПО Colposcope на русском языке с атласом 170 диагнозов по стандарту IFCPC 2011 автоматизирует рутинные задачи:

• Автоматическое формирование протокола кольпоскопии — врач выбирает параметры из выпадающих списков, программа генерирует заключение;
• База пациенток с поиском по ФИО, номеру карты, дате визита;
• Архивация изображений Full HD с привязкой к карте пациентки — сравнение «до/после» в два клика;
• Создание альбомов фотографий для динамического наблюдения;
• Печать протоколов с фотографиями — пациентка получает документ на руки сразу после осмотра;
• Защита USB-ключом — разграничение доступа для разных врачей.

Автономность и питание

Встроенная аккумуляторная батарея 8.4V, 1.5A обеспечивает работу до 3 часов без подключения к сети. От сети видеокольпоскоп работает до 8 часов непрерывно. Номинальное напряжение 100–240 В, частота 50/60 Гц — универсальный адаптер питания в комплекте.

Техническое задание на поставку цифровой системы видеокольпоскопии KN-2200A с камерой модели F

КТРУ: 26.70.22.150-00000058

1. Общие требования

Кольпоскопический метод исследования состояния шейки матки. Оценка состояния цилиндрического и плоского эпителия, а также сосудов слизистой влагалища и шейки матки.

2. Видеокольпоскоп

• Встроенный объектив, ЖК-дисплей 2.5" (320×240 px), источник света, проводной пульт ДУ, панель управления на корпусе

3. Видеокамера

• SONY 1/2.8" CCD, 1920×1080 px, ≥600 TVL, автофокус + ручной фокус, оптическое увеличение 20x (200-400 мм), непрерывное 1–240x

4. Источник света

• Белый LED холодный свет, ≥20 диодов, ≥1200 люкс, зелёный фильтр 4 градации (G1–G4), баланс белого 3 градации (FA/FB/FC)

5. Технические характеристики

• Работа от сети: до 8 часов; от аккумулятора: ≥3 часов; LED: 50 000 часов; аккумулятор: 8.4V, 1.5A

6. Программное обеспечение

• Colposcope на русском языке, карта видеозахвата USB 3.0, атлас 170 диагнозов IFCPC 2011, база пациентов, архивация Full HD, автопротоколы, USB-ключ защиты

7. Стойка

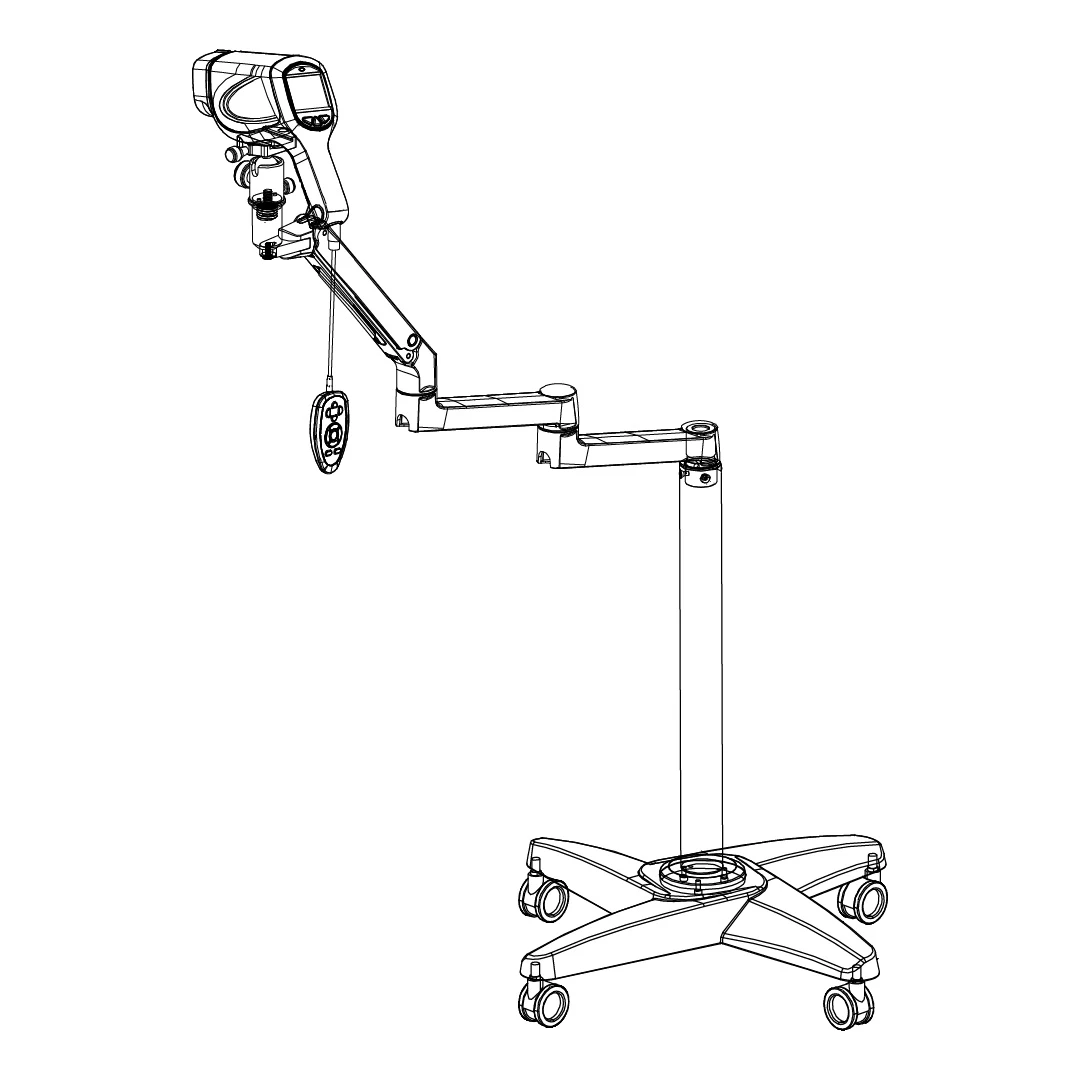

Трёхсекционный штатив: секции 29+29+35 см, высота стойки 51,8 см. Шарнирное крепление: поворот 360° (горизонталь) / 90° (вертикаль). Четырёхколёсное основание радиусом 28,5 см с фиксаторами.

8–9. Электробезопасность и питание

Класс защиты II. Номинальное напряжение 100/240 В, частота 50/60 Гц.

10. Условия эксплуатации

Температура: +5°C...+40°C (эксплуатация), -40°C...+55°C (хранение). Влажность: ≤85% (эксплуатация), ≤90% (хранение). Давление: 700-1060 гПа (эксплуатация), 500-1060 гПа (хранение).

11. Комплектация

• Камера F со встроенным LED и ЖК-дисплеем — 1 шт.
• Трёхсекционная стойка KN-2200A с четырёхколёсным основанием — 1 шт.
• Ножная педаль — 1 шт.
• Проводной пульт ДУ — 1 шт.
• Карта видеозахвата USB 3.0 — 1 шт.
• ПО Colposcope + USB-ключ защиты — 1 компл.
• Аккумулятор 8.4V — 1 шт.
• Адаптер питания 100-240V — до 2 шт.
• Кабели: HDMI, USB 3.0, BNC (опционально)
• Руководство пользователя, сертификат соответствия
• ПК, монитор, принтер, клавиатура, мышь — не входят в комплект

12. Разрешительные документы

Декларация соответствия ТР ТС, Регистрационное удостоверение Росздравнадзора. Гарантия производителя: 12 месяцев.

Требуемая конфигурация ПК

• Двухъядерный ЦПУ выше 2,4 ГГц
• ОЗУ не меньше 4 Гб
• Жёсткий диск не меньше 120 Гб
• Монитор 1920×1080 и выше
• Windows 7 и новее
• USB 3.0
• Видеокарта с выводом Full HD
